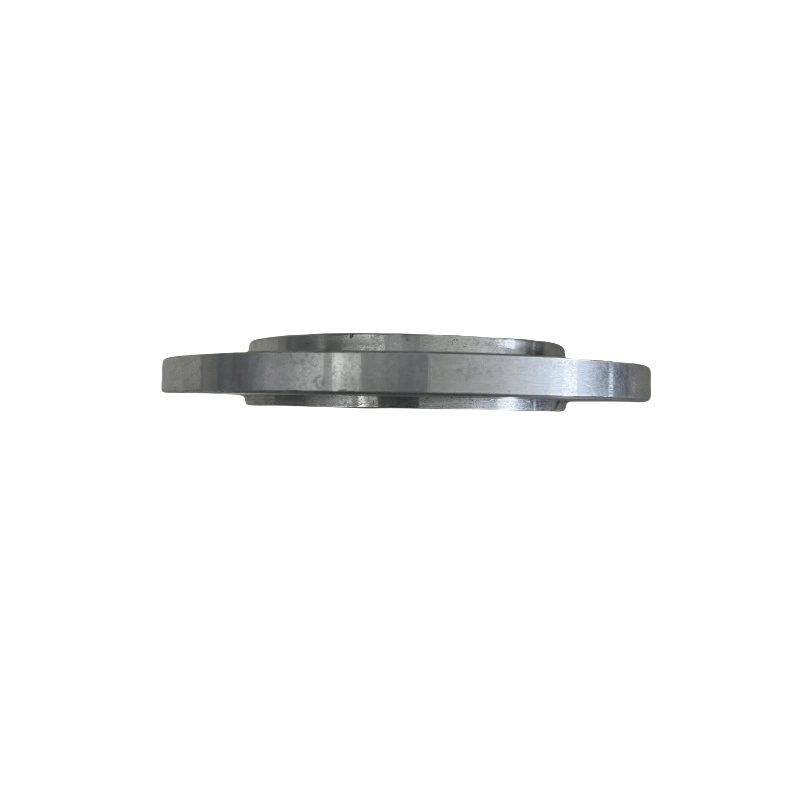

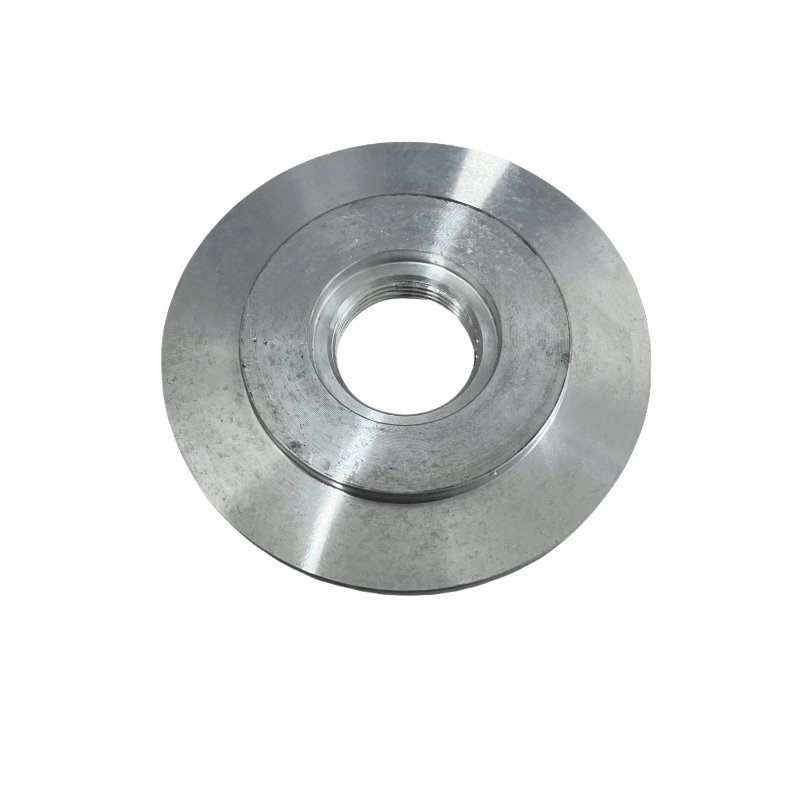

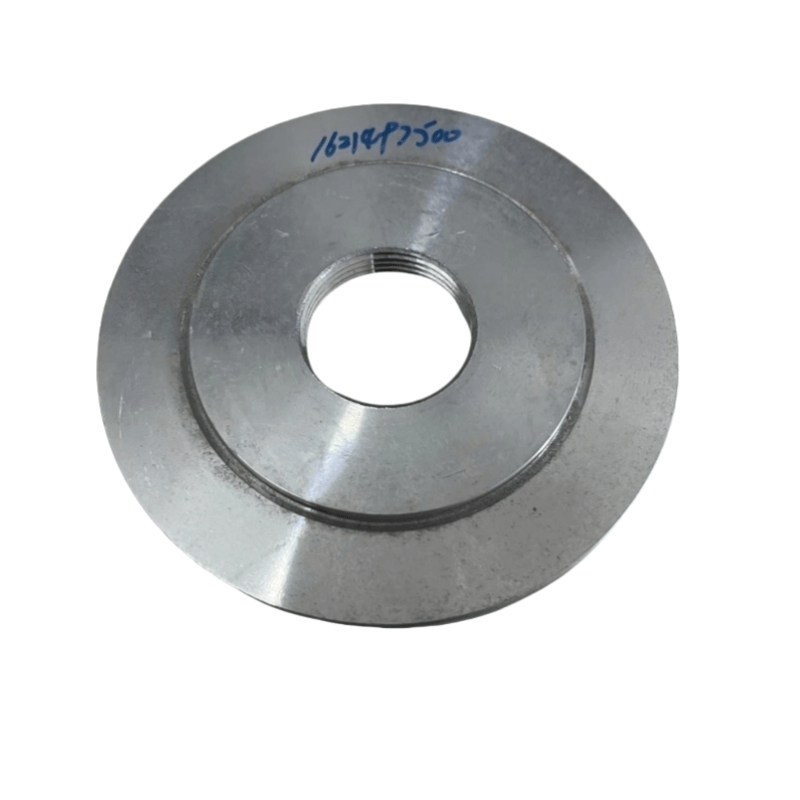

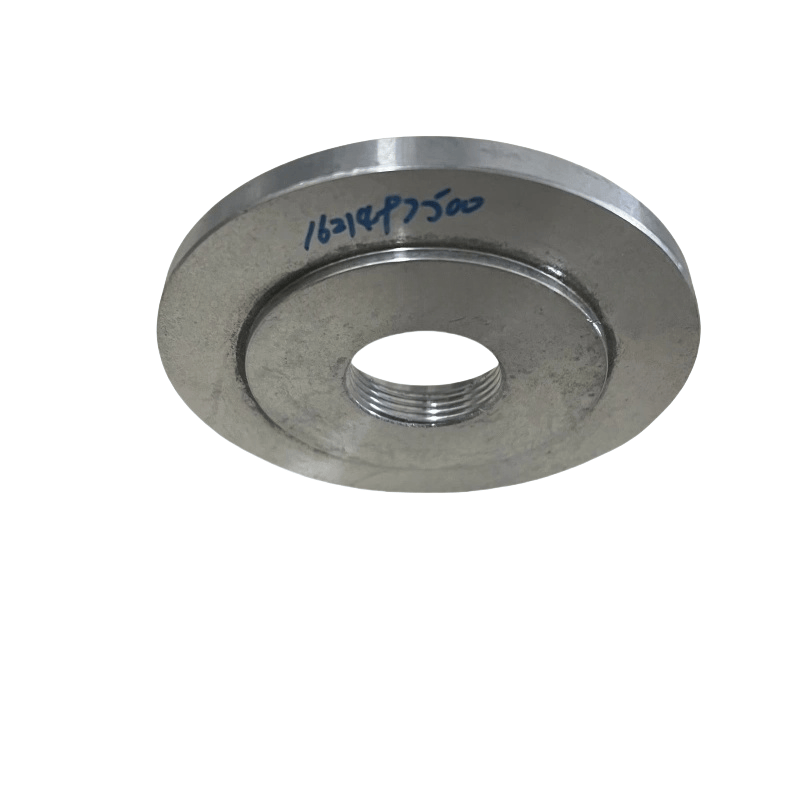

1621497500 ప్రెజర్ వాల్వ్ కవర్ ప్లేట్ అట్లాస్ కోప్కో ఎయిర్ కంప్రెసర్ భాగాలు

అట్లాస్ కాప్కో ఎయిర్ కంప్రెసర్ ప్రెజర్ వాల్వ్ కవర్ ప్లేట్ మెయిన్ ఫంక్షన్లు

సీలింగ్ మరియు ప్రెజర్ బేరింగ్: ఇది సీలింగ్ ఎలిమెంట్స్ (గ్యాస్కెట్స్, ఓ-రింగ్స్ వంటివి) ద్వారా వాల్వ్ బాడీతో మూసివేయబడుతుంది, ఇది ఒక క్లోజ్డ్ కుహరాన్ని ఏర్పరుస్తుంది, ఇది సంపీడన గాలి యొక్క ఒత్తిడిని తట్టుకోగలదు (సాధారణంగా సిస్టమ్ వర్కింగ్ ప్రెజర్, 0.7 ~ 1.6 MPa), గ్యాస్ లీకేజీని నివారిస్తుంది.

అంతర్గత భాగాలను రక్షించడం: ఇది దుమ్ము, నూనె మరియు ఇతర మలినాలు వాల్వ్ యొక్క సున్నితత్వాన్ని ప్రభావితం చేయకుండా నిరోధించడానికి పీడన వాల్వ్ యొక్క అంతర్గత భాగాలను (వాల్వ్ కోర్లు, స్ప్రింగ్స్, డయాఫ్రాగమ్స్ మొదలైనవి) కవర్ చేస్తుంది మరియు రక్షిస్తుంది.

ఫిక్సేషన్ మరియు పొజిషనింగ్: అంతర్గత భాగాలు (స్ప్రింగ్స్, వాల్వ్ కోర్లు వంటివి) సరైన స్థితిలో ఉన్నాయని నిర్ధారించడానికి ఇది బోల్ట్‌లతో వాల్వ్ బాడీకి పరిష్కరించబడుతుంది, ఇది పీడన వాల్వ్ యొక్క ఆపరేషన్ యొక్క ఖచ్చితత్వానికి హామీ ఇస్తుంది.

ప్రెజర్ ట్రాన్స్మిషన్ సహాయం: కొన్ని కవర్ ప్లేట్లు ప్రెజర్ సెన్సింగ్ రంధ్రాలు లేదా ఛానెల్‌లతో రూపొందించబడ్డాయి, ఇవి సిస్టమ్ ఒత్తిడిని డయాఫ్రాగమ్ లేదా పిస్టన్‌కు వాల్వ్ లోపల బదిలీ చేయగలవు, ఇది పీడన నియంత్రణ విధుల సాక్షాత్కారానికి సహాయపడుతుంది.

సాధారణ నిర్మాణాలు మరియు లక్షణాలు

నిర్మాణ కూర్పు:

ప్రధాన శరీరం: పీడన-మోసే సామర్థ్యాన్ని నిర్ధారించడానికి ఒక నిర్దిష్ట మందంతో (సాధారణంగా 3 ~ 10 మిమీ) స్టాంపింగ్ లేదా కాస్టింగ్ ద్వారా మెటల్ షీట్లతో (కాస్ట్ ఐరన్, అల్యూమినియం మిశ్రమం, కార్బన్ స్టీల్ వంటివి) తయారు చేస్తారు.

కనెక్షన్ రంధ్రాలు: వాల్వ్ బాడీతో స్థిరీకరణ కోసం బహుళ బోల్ట్ రంధ్రాలు చుట్టుముట్టబడతాయి; కేంద్రానికి పరిశీలన రంధ్రం (పారదర్శక కవర్ తో) లేదా ప్రెజర్ ఇంటర్ఫేస్ ఉండవచ్చు.

సీలింగ్ గాడి: కవర్ ప్లేట్ మరియు వాల్వ్ బాడీ మధ్య ఉమ్మడి ఉపరితలం సాధారణంగా రబ్బరు పట్టీలు లేదా ఓ-రింగులను వ్యవస్థాపించడానికి రింగ్ ఆకారపు సీలింగ్ గాడిని కలిగి ఉంటుంది.

వర్గీకరణ (సంబంధిత ప్రెజర్ వాల్వ్ రకం ద్వారా):

వాల్వ్ కవర్ ప్లేట్ పీడన నిర్వహణ: చమురు-గ్యాస్ సెపరేటర్ యొక్క అవుట్లెట్ వద్ద పీడన నిర్వహణ వాల్వ్ మీద వ్యవస్థాపించబడింది, ఇది సంపీడన గాలిని ఉత్పత్తి చేయడానికి ముందు వ్యవస్థ తగినంత ఒత్తిడిని ఏర్పాటు చేస్తుందని నిర్ధారించడానికి సెపరేటర్ యొక్క అంతర్గత ఒత్తిడిని తట్టుకుంటుంది.

వాల్వ్ కవర్ ప్లేట్ అన్‌లోడ్: ఎయిర్ కంప్రెసర్ యొక్క లోడింగ్/అన్‌లోడ్ను నియంత్రించడానికి ఉపయోగిస్తారు, కవర్ ప్లేట్ ప్రెజర్ సిగ్నల్‌లను ప్రసారం చేయడానికి మరియు వాల్వ్ యొక్క ప్రారంభ మరియు మూసివేతను సాధించడానికి డయాఫ్రాగమ్ లేదా పిస్టన్‌తో సహకరించాలి.

భద్రతా వాల్వ్ కవర్ ప్లేట్: భద్రతా వాల్వ్ లోపల వసంత మరియు వాల్వ్ కోర్ను రక్షిస్తుంది, భద్రతా వాల్వ్ విశ్వసనీయంగా దూకి, ఓవర్‌ప్రెజర్ సంభవించినప్పుడు ఒత్తిడిని తగ్గిస్తుంది.

కీ పారామితులు మరియు పదార్థాలు

కోర్ పారామితులు:

కొలతలు: బయటి వ్యాసం, బోల్ట్ హోల్ పంపిణీ సర్కిల్ యొక్క వ్యాసం మరియు సీలింగ్ గాడి యొక్క పరిమాణం ఇన్స్టాలేషన్ సీలింగ్‌ను నిర్ధారించడానికి వాల్వ్ బాడీతో పూర్తిగా సరిపోలాలి.

ప్రెజర్-బేరింగ్ సామర్థ్యం: ఇది సంబంధిత ప్రెజర్ వాల్వ్ యొక్క పని ఒత్తిడిని తీర్చాలి (భద్రతా వాల్వ్ కవర్ ప్లేట్ వంటివి సిస్టమ్ రేట్ పీడనం కంటే 1.1 ~ 1.2 రెట్లు ఎక్కువ తట్టుకోవాలి).

ఉపరితల ఖచ్చితత్వం: ఉమ్మడి ఉపరితలం యొక్క ఫ్లాట్‌నెస్ మరియు కరుకుదనం ప్రమాణాలకు అనుగుణంగా ఉండాలి (సాధారణంగా ఫ్లాట్‌నెస్ ≤ 0.1 మిమీ/మీ, కరుకుదనం రా ≤ 3.2μm), సరిగా లేకపోవడం వల్ల లీకేజీని నివారించడం.

సాధారణ పదార్థాలు:

కాస్ట్ ఐరన్ (HT250): తక్కువ ఖర్చు, మంచి దృ g త్వం, అల్ప పీడనం (≤1mpa), తినే వాతావరణాలకు అనువైనది.

అల్యూమినియం మిశ్రమం (ADC12): తక్కువ బరువు, తుప్పు-నిరోధక, తరచుగా మధ్య తరహా ఎయిర్ కంప్రెషర్ల పీడన కవాటాలలో ఉపయోగిస్తారు.

కార్బన్ స్టీల్ (Q235 లేదా 45# స్టీల్): అధిక బలం, అధిక పీడన (> 1MPA) ప్రెజర్ కవాటాలకు అనువైనది, కొన్ని తుప్పు నివారణకు గాల్వనైజేషన్ లేదా పెయింటింగ్ అవసరం.
