అట్లాస్ కోప్కో గేర్ సన్నాహాలు
సాధన తయారీ
ప్రాథమిక సాధనాలు: సాకెట్ రెంచ్, టార్క్ రెంచ్, హెక్స్ కీ రెంచ్, ఫీలర్ గేజ్, డయల్ ఇండికేటర్, పుల్లర్ (పుల్లర్), రాగి రాడ్, రబ్బరు సుత్తి.
సహాయక సాధనాలు: శుభ్రపరిచే వస్త్రం, కందెన నూనె (గేర్‌ల కోసం), సీలెంట్, క్లీనింగ్ ఏజెంట్ (కిరోసిన్ లేదా స్పెషల్ క్లీనింగ్ ఏజెంట్ వంటివి).
భద్రతా పరికరాలు: చేతి తొడుగులు, భద్రతా గాగుల్స్, స్లిప్-రెసిస్టెంట్ షూస్.
పార్ట్ చెక్

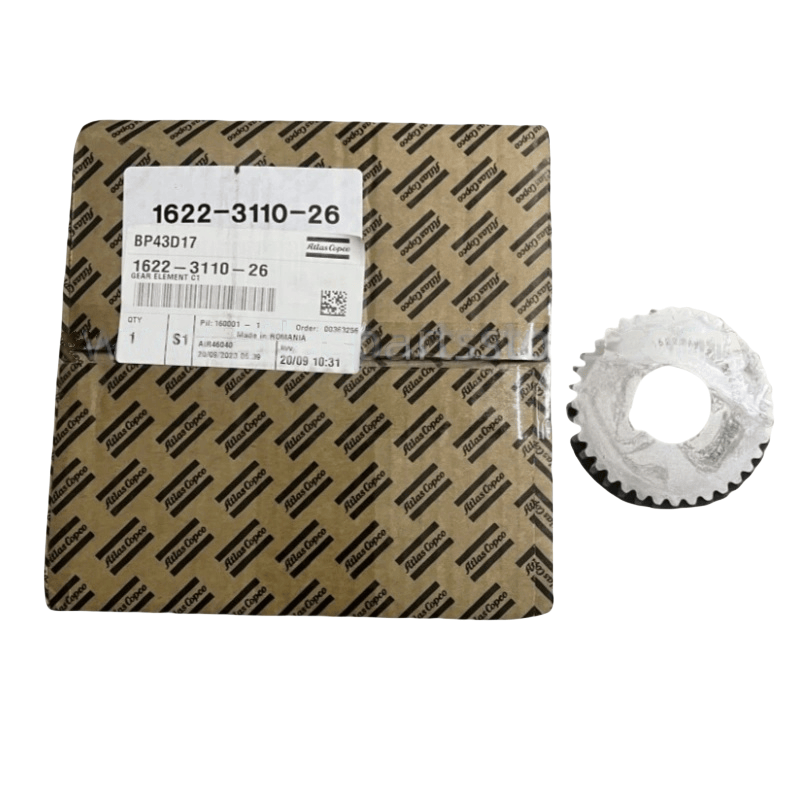

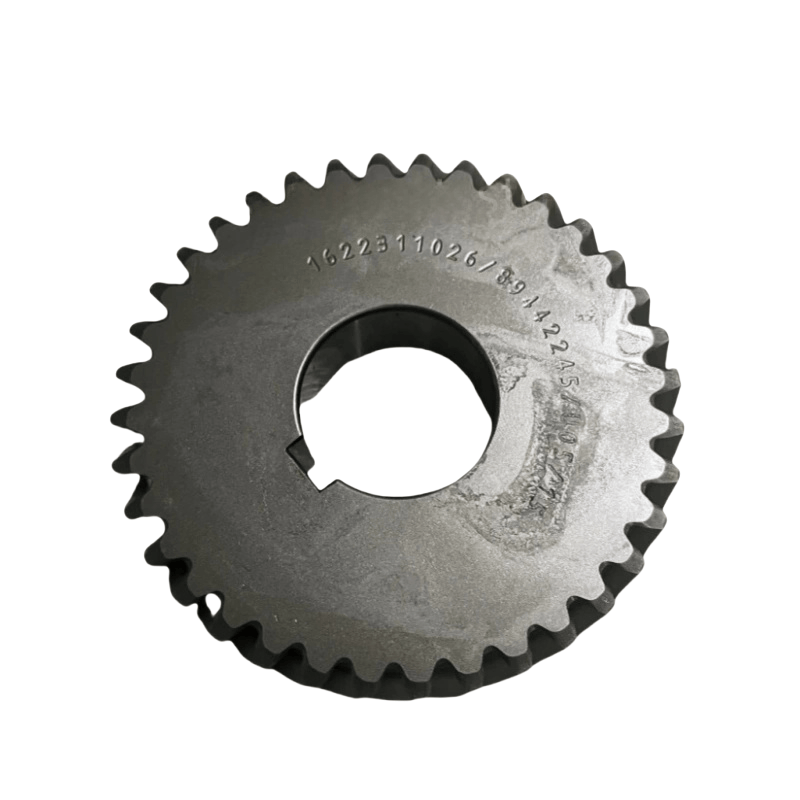

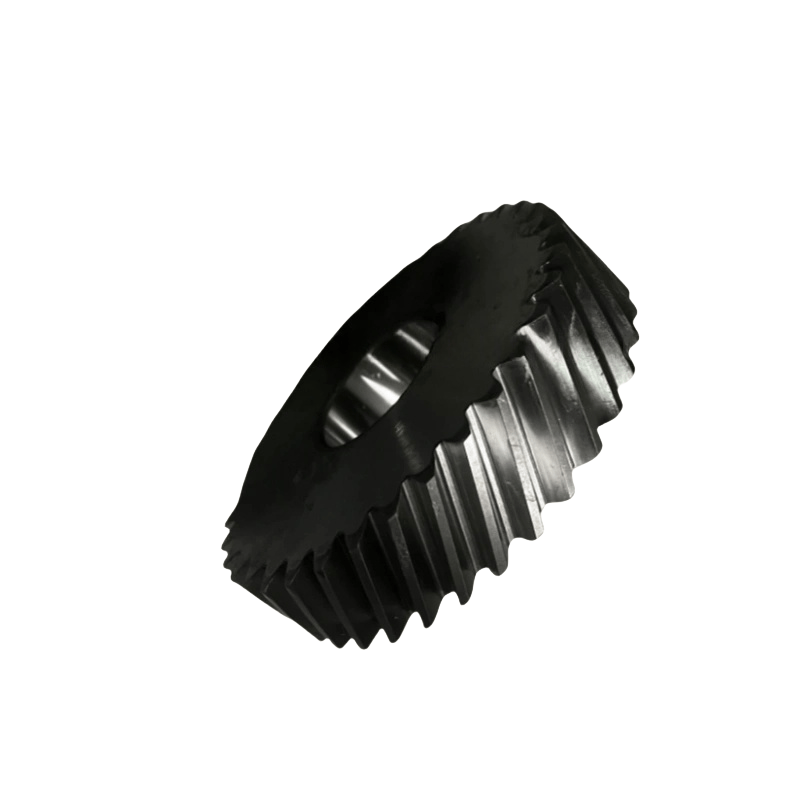

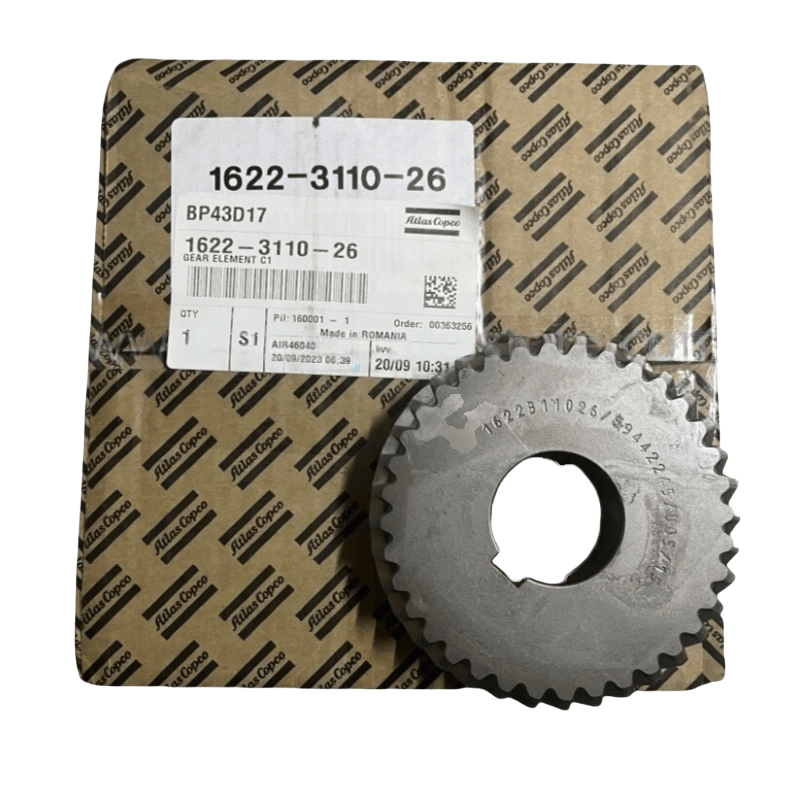

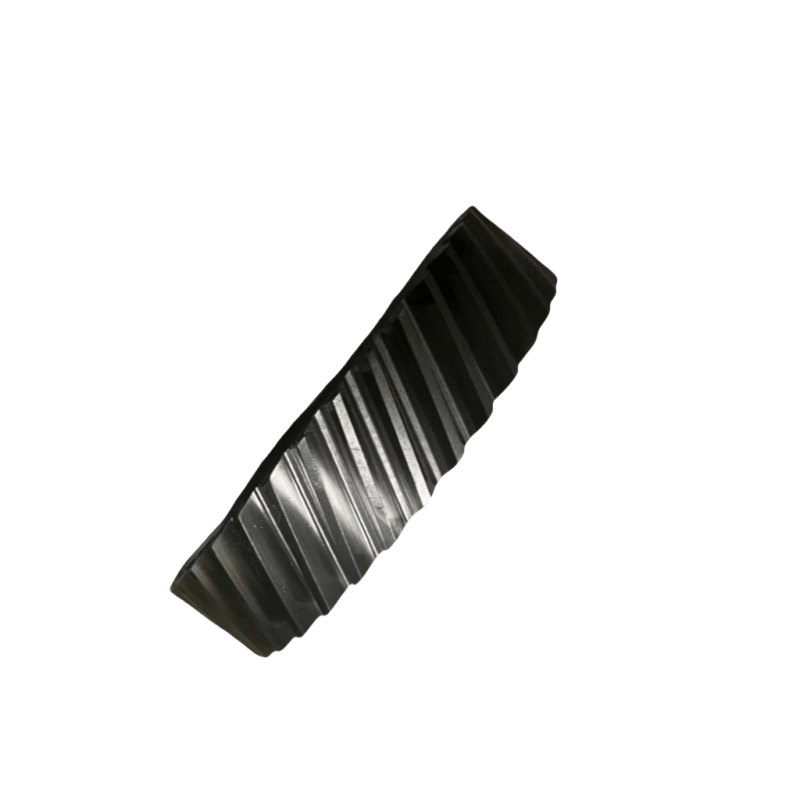

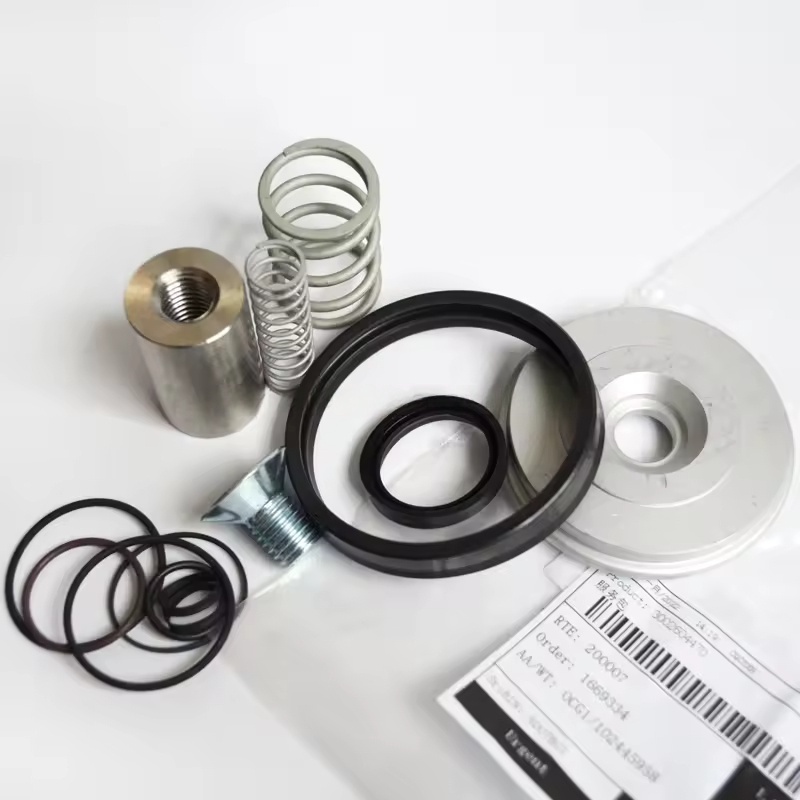

కొత్త గేర్ కిట్ (డ్రైవింగ్ గేర్, డ్రైవ్ గేర్, సింక్రోనస్ గేర్ మొదలైన వాటితో సహా) అసలైనదిగా అదే మోడల్, మాడ్యూల్ మరియు దంతాల సంఖ్యను కలిగి ఉందని నిర్ధారించండి మరియు దంతాల ఉపరితలం బర్ర్స్, పగుళ్లు లేదా నష్టం ఉందా అని తనిఖీ చేయండి.
మ్యాచింగ్ దుస్తులు భాగాలను సిద్ధం చేయండి: గేర్ షాఫ్ట్ బేరింగ్లు, సీలింగ్ భాగాలు (అస్థిపంజరం ఆయిల్ సీల్స్ వంటివి), పిన్స్ గుర్తించడం, బందు బోల్ట్‌లు మొదలైనవి.
పరికరాల షట్డౌన్ మరియు భద్రతా చర్యలు
ఎయిర్ కంప్రెసర్ విద్యుత్ సరఫరాను ఆపివేసి, "నిర్వహణ కింద" హెచ్చరిక గుర్తును వేలాడదీయండి.
వ్యవస్థలో సంపీడన గాలిని విడుదల చేయండి (రిలీఫ్ వాల్వ్ తెరవండి), మరియు ఆయిల్ సెపరేటర్‌లో కందెన నూనెను తీసివేయండి.
వేరుచేయడం దశలు
బాహ్య భాగాలను తొలగించండి
ఎయిర్ కంప్రెసర్ యొక్క రక్షిత కవర్, కప్పి (బెల్ట్ నడిచేట్లయితే) లేదా కలపడం, గేర్‌బాక్స్ ఎండ్ కవర్ను బహిర్గతం చేస్తుంది.
గేర్‌బాక్స్ ఎండ్ కవర్ యొక్క ఫిక్సింగ్ బోల్ట్‌లను తీసివేసి, ఎండ్ కవర్ యొక్క అంచుని విప్పుటకు రబ్బరు సుత్తితో శాంతముగా నొక్కండి మరియు ఎండ్ కవర్ను తొలగించండి (సీలింగ్ రబ్బరు పట్టీని సంరక్షించడానికి గమనిక).
పాత గేర్ కిట్‌ను తొలగించండి
గేర్ మరియు షాఫ్ట్ యొక్క సాపేక్ష స్థానాన్ని గుర్తించండి (గుర్తించడానికి మార్కర్ పెన్ను ఉపయోగించండి), సంస్థాపన సమయంలో దశ సరైనదని నిర్ధారిస్తుంది (ముఖ్యంగా సింక్రోనస్ గేర్‌ల కోసం).
మెషింగ్ క్లియరెన్స్ (ఫీలర్ గేజ్ ఉపయోగించి) మరియు అక్షసంబంధ క్లియరెన్స్ (డయల్ సూచికను ఉపయోగించి) కొత్త గేర్‌ను ఇన్‌స్టాల్ చేయడానికి సూచనగా కొలవండి మరియు రికార్డ్ చేయండి.
గేర్‌ను తొలగించడానికి ఒక పుల్లర్‌ను ఉపయోగించండి (గేర్‌కు షాఫ్ట్‌తో జోక్యం చేసుకుంటే, మీరు తొలగింపుకు సహాయపడటానికి గేర్ యొక్క బయటి రింగ్‌ను కొద్దిగా వేడి చేయవచ్చు, షాఫ్ట్ వ్యాసానికి నష్టాన్ని నివారించవచ్చు).
పాత బేరింగ్లు, ఆయిల్ సీల్స్ మొదలైనవాటిని సమకాలీకరించండి, షాఫ్ట్ వ్యాసం మరియు గేర్‌బాక్స్‌లో చమురు మరకలు మరియు ఐరన్ ఫైలింగ్‌లను శుభ్రం చేయండి (ప్రక్షాళన మరియు ఎండబెట్టడం కోసం శుభ్రపరిచే ఏజెంట్‌ను ఉపయోగించండి).
క్రొత్త గేర్ కిట్‌ను ఇన్‌స్టాల్ చేయండి
భాగాల తయారీ
గేర్ షాఫ్ట్ వ్యాసం మరియు బేరింగ్ సీటు ఉపరితలం మృదువైనవి కాదా అని తనిఖీ చేయండి, దుస్తులు లేదా గీతలు లేకుండా. అవసరమైతే, వాటిని రిపేర్ చేయండి (మైనర్ గ్రౌండింగ్ వంటివి).
తుప్పును నివారించడానికి కొత్త బేరింగ్లు మరియు గేర్‌లను తక్కువ మొత్తంలో కందెన నూనెతో పూత చేయవచ్చు. ఇది జోక్యం ఫిట్ అయితే, 80-100 ° C వేడి నూనెలో 5-10 నిమిషాలు వేడి నూనెలో వేడి చేయండి (లేదా ప్రత్యేక హీటర్ ఉపయోగించండి) సంస్థాపనను సులభతరం చేయండి.
గేర్ మరియు బేరింగ్లను వ్యవస్థాపించండి
తొలగింపు ప్రక్రియపై మార్కింగ్ ప్రకారం గేర్‌ను గుర్తించండి మరియు నెమ్మదిగా షాఫ్ట్ వ్యాసంలోకి చొప్పించండి (హార్డ్ ట్యాపింగ్ మానుకోండి, గేర్ ఎండ్ ముఖాన్ని శాంతముగా నొక్కడానికి రాగి రాడ్‌ను ఉపయోగించండి), గేర్ యొక్క అక్షసంబంధ స్థానం ఖచ్చితమైనదని నిర్ధారించుకోండి (దూర ఉంగరం వ్యవస్థాపించాల్సిన అవసరం ఉంటే, అది ఫ్లాట్‌గా మరియు దగ్గరి సంబంధంలో ఉందని నిర్ధారించుకోండి).
బేరింగ్లను వ్యవస్థాపించేటప్పుడు, బేరింగ్ యొక్క లోపలి రింగ్ షాఫ్ట్ యొక్క భుజంతో సరిపోతుందని నిర్ధారించుకోండి మరియు బయటి రింగ్ బేరింగ్ సీటు రంధ్రంతో సరిగ్గా సరిపోతుంది. దీన్ని సమానంగా నొక్కడానికి ప్రెస్ లేదా సాకెట్ ఉపయోగించండి (బేరింగ్ యొక్క రోలింగ్ బాడీని కొట్టవద్దు).
సింక్రోనస్ గేర్‌లను వ్యవస్థాపించేటప్పుడు, రెండు గేర్‌ల యొక్క మెషింగ్ దశ అసలు కర్మాగారానికి అనుగుణంగా ఉందని నిర్ధారించడానికి దంతాల ఉపరితల గుర్తులను ఖచ్చితంగా సమలేఖనం చేయండి (ముఖ్యంగా రోటర్ క్లియరెన్స్‌ను నేరుగా ప్రభావితం చేసే స్క్రూ ఎయిర్ కంప్రెసర్ యొక్క మగ మరియు ఆడ రోటర్ సింక్రోనస్ గేర్‌ల కోసం).
క్లియరెన్స్‌ను సర్దుబాటు చేయండి
మెషింగ్ క్లియరెన్స్: గేర్ యొక్క మెషింగ్ పాయింట్ వద్ద సైడ్ క్లియరెన్స్‌ను ఫీలర్ గేజ్‌తో కొలవండి. ఇది పరికరాల మాన్యువల్ యొక్క అవసరాలకు అనుగుణంగా ఉండాలి (సాధారణంగా 0.1-0.3 మిమీ, వేర్వేరు మోడళ్లకు ముఖ్యమైన తేడాలతో). క్లియరెన్స్ సరిపోలకపోతే, గేర్ యొక్క ఇన్‌స్టాలేషన్ స్థానాన్ని తనిఖీ చేయండి లేదా సర్దుబాటు ప్యాడ్‌ను భర్తీ చేయండి.
అక్షసంబంధ క్లియరెన్స్: గేర్ యొక్క అక్షసంబంధ కదలికను డయల్ సూచికతో కొలవండి, అది అనుమతించదగిన పరిధిలో ఉందని నిర్ధారించడానికి (సాధారణంగా ≤0.1 మిమీ). దీన్ని సాధించడానికి బేరింగ్ ఎండ్ కవర్ లేదా దూర రింగ్ యొక్క మందాన్ని సర్దుబాటు చేయండి.
ముద్ర మరియు ఎండ్ కవర్ను ఇన్‌స్టాల్ చేయండి
కొత్త సీలింగ్ రబ్బరు పట్టీని వ్యవస్థాపించండి లేదా గేర్‌బాక్స్ ఎండ్ కవర్ యొక్క సీలింగ్ గాడిలో సీలెంట్‌ను వర్తించండి (సన్నని పొరను సమానంగా వర్తించండి), సీలింగ్ ఉపరితలం శుభ్రంగా ఉందని నిర్ధారిస్తుంది.
ఎండ్ కవర్ యొక్క లొకేటింగ్ పిన్‌లను సమలేఖనం చేయండి, ఫిక్సింగ్ బోల్ట్‌లను సమానంగా బిగించండి (వికర్ణ క్రమాన్ని అనుసరించండి మరియు మాన్యువల్ అవసరాలకు అనుగుణంగా టార్క్ను బిగించండి) ఎండ్ కవర్ వైకల్యం నుండి నిరోధించడానికి.
అస్థిపంజరం ఆయిల్ ముద్రను వ్యవస్థాపించేటప్పుడు, పెదవి ధోరణికి (సాధారణంగా ఆయిల్ చాంబర్ వైపు వైపు) శ్రద్ధ వహించండి, దానిని స్థానంలో నొక్కడానికి ఒక ప్రత్యేక సాధనాన్ని ఉపయోగించండి, పెదవికి నష్టం జరపండి.
