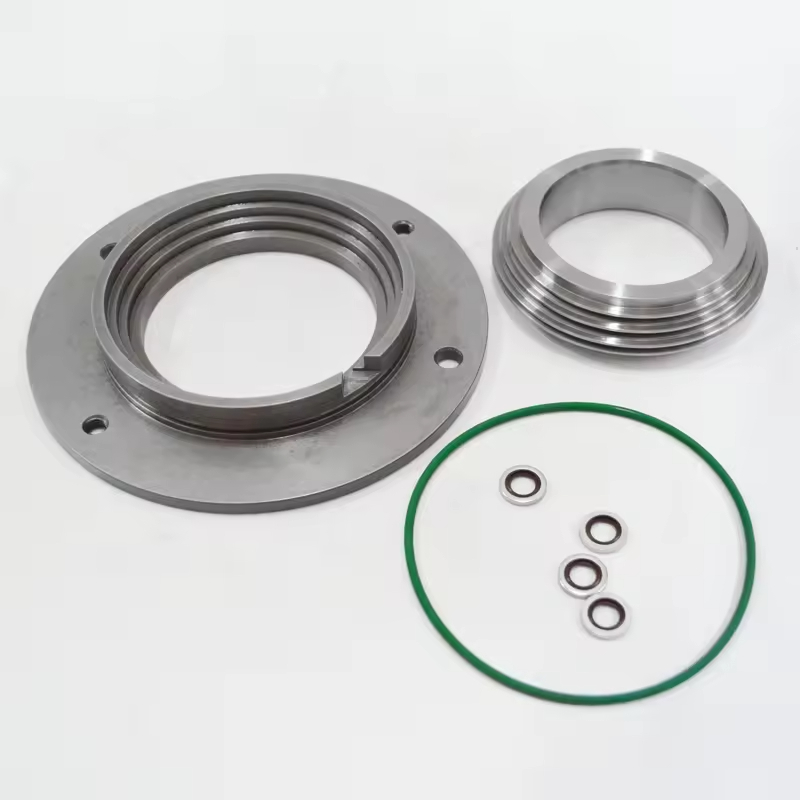

అట్లాస్ కోప్కో ఎయిర్ కంప్రెషర్ల కోసం ట్రాన్స్మిషన్ షాఫ్ట్ సీల్ కిట్ యొక్క ప్రధాన భాగాలు
మోడల్‌ను బట్టి, ఇది సాధారణంగా కలిగి ఉంటుంది:
మెయిన్ ఆయిల్ సీల్ (ఫ్రేమ్డ్ రబ్బరు ఆయిల్ సీల్ లేదా పాలిటెట్రాఫ్లోరోఎథైలీన్ ఆయిల్ సీల్, ఆయిల్-రెసిస్టెంట్, టెంపరేచర్-రెసిస్టెంట్)
దుమ్ము ముద్ర (బాహ్య మలినాలను ప్రవేశించకుండా నిరోధిస్తుంది)
మాగ్నెటిక్ బుషింగ్ (కొన్ని నమూనాలు అమర్చబడి ఉంటాయి, షాఫ్ట్ మరియు ముద్ర మధ్య ప్రత్యక్ష దుస్తులను తగ్గిస్తాయి)
ఓ-రింగ్ లేదా సీలింగ్ రబ్బరు పట్టీ (సహాయక సీలింగ్, హౌసింగ్ యొక్క సంస్థాపనా ఉపరితలానికి అనువైనది)
సంస్థాపనా సాధనాలు (కొన్ని అసలైన కిట్లలో ప్రత్యేక విడదీయబడిన మరియు అసెంబ్లీ స్లీవ్‌లు ఉన్నాయి)
అప్లికేషన్ లక్షణాలు మరియు సాంకేతిక అవసరాలు
పదార్థ అనుకూలత:
చమురు-కందెన నమూనాలు (GA సిరీస్ వంటివి): చమురు ముద్రలు ఎక్కువగా నైట్రిల్ రబ్బరు (NBR) లేదా ఫ్లోరోరబ్బర్ (FKM) ను ఉపయోగిస్తాయి, ఇది ఖనిజ చమురు మరియు 100-120 యొక్క పని ఉష్ణోగ్రతలను తట్టుకోగల సామర్థ్యం
చమురు లేని నమూనాలు (ZR సిరీస్ వంటివి): సంపీడన గాలిని కలుషితం చేయకుండా ఉండటానికి ఫుడ్-గ్రేడ్ EPDM లేదా PTFE పదార్థాలను ఉపయోగించండి
పెద్ద యూనిట్లు (GA90 మరియు అంతకంటే ఎక్కువ వంటివి) అధిక పీడనం మరియు అధిక భ్రమణ వేగ దృశ్యాలను సమతుల్యం చేయడానికి మిశ్రమ సీలింగ్ నిర్మాణాన్ని ఉపయోగించవచ్చు
పనితీరు పారామితులు:
వర్తించే షాఫ్ట్ వ్యాసం: ట్రాన్స్మిషన్ షాఫ్ట్ స్పెసిఫికేషన్‌ను బట్టి, సాధారణ పరిధి φ25-60 మిమీ
వర్కింగ్ ప్రెజర్: సాధారణంగా 0-16BAR (ప్రామాణిక నమూనాలు) లేదా అధిక పీడనం (అధిక-పీడన నమూనాలు) తట్టుకుంటుంది
స్పీడ్ అనుసరణ: కంప్రెసర్ యొక్క రేట్ భ్రమణ వేగం క్రింద డైనమిక్ సీలింగ్ అవసరాలను తీరుస్తుంది (సాధారణంగా 1500-3000rpm)
పున ment స్థాపన మరియు నిర్వహణ పాయింట్లు
మోడల్ మ్యాచింగ్:
ఎయిర్ కంప్రెసర్ మోడల్ (GA11, GA37, GX7, మొదలైనవి) మరియు ట్రాన్స్మిషన్ షాఫ్ట్ స్పెసిఫికేషన్‌ను ఖచ్చితంగా ఎంచుకోవడం అవసరం. వేర్వేరు సిరీస్ యొక్క సీలింగ్ కొలతలు చాలా మారుతూ ఉంటాయి
చమురు ముద్ర యొక్క పెదవి నిర్మాణం మరియు సంస్థాపనా లోతు మ్యాచ్ అని నిర్ధారించడానికి అసలు ఫ్యాక్టరీ పార్ట్ నంబర్‌ను ప్రశ్నించడానికి మెషిన్ సీరియల్ నంబర్‌ను సూచించాలని సిఫార్సు చేయబడింది.
సంస్థాపనా జాగ్రత్తలు:
భర్తీ చేయడానికి ముందు, కందెన నూనెను ఖాళీ చేయండి, షాఫ్ట్ ఉపరితలం మరియు సంస్థాపనా సీటును శుభ్రం చేయండి, దుస్తులు మార్కులు లేదా బర్ర్‌లను తొలగించండి
వ్యవస్థాపించేటప్పుడు, నొక్కడానికి ప్రత్యేక సాధనాలను ఉపయోగించండి, ఆయిల్ సీల్ పెదవి యొక్క వైకల్యాన్ని నివారించండి (ఖచ్చితంగా కొట్టడం నిషేధించండి)
పెదవిని తక్కువ మొత్తంలో శుభ్రమైన కందెన నూనె (ఆయిల్ మోడల్స్) లేదా ప్రత్యేక కందెన గ్రీజు (ఆయిల్-ఫ్రీ మోడల్స్) తో పూత పూయాలి
