2901056100 అట్లాస్ కోప్కో ఎయిర్ కంప్రెసర్ షాఫ్ట్ స్లీవ్ ఆయిల్ సీల్ కిట్ సి 55 ఆయిల్ షాఫ్ట్ ఒరిజినల్

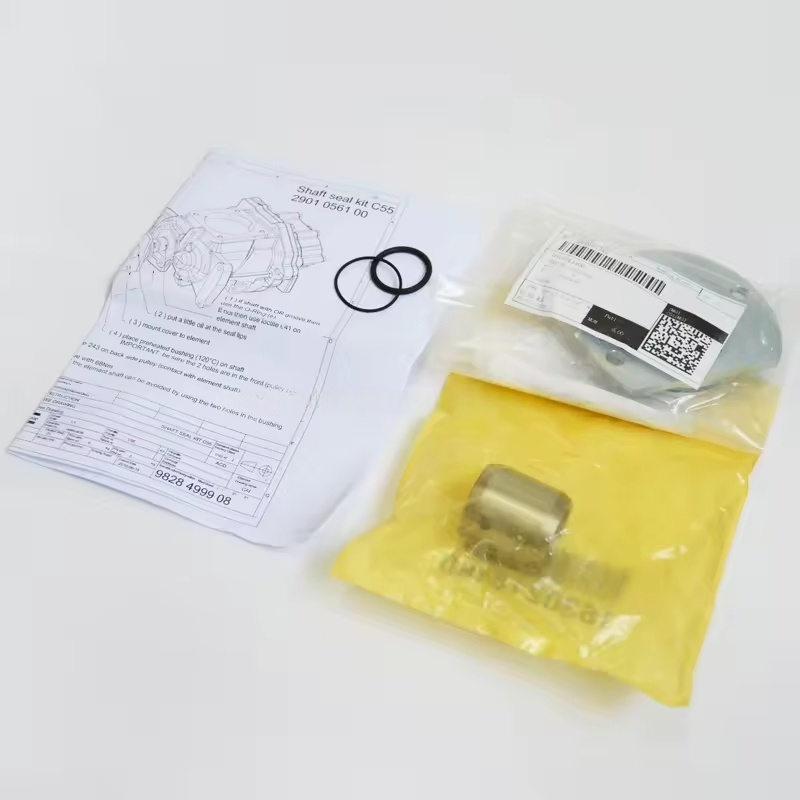

అట్లాస్ కోప్కో కిట్ కూర్పు మరియు విధులు

కోర్ భాగాలు

ఆయిల్ సీల్ (ఫ్రేమ్ ఆయిల్ సీల్): కిట్ యొక్క ప్రధాన భాగం, సాధారణంగా నైట్రిల్ రబ్బరు లేదా ఫ్లోరోరబ్బర్‌తో తయారు చేయబడింది, ఉపబల కోసం మెటల్ ఫ్రేమ్‌తో. ఇది పెదవి ద్వారా షాఫ్ట్ యొక్క ఉపరితలానికి కట్టుబడి ఉంటుంది, డైనమిక్ సీలింగ్ సాధిస్తుంది (కందెన నూనె షాఫ్ట్ చివరలో లీక్ అవ్వకుండా నిరోధిస్తుంది).

షాఫ్ట్ స్లీవ్ (సీలింగ్ స్లీవ్): ప్రధాన షాఫ్ట్‌తో జతచేయబడిన మెటల్ స్లీవ్ మరియు ఆయిల్ సీల్‌తో సహకరించడం. పెదవి యొక్క దుస్తులు తగ్గించడానికి మరియు ముద్ర యొక్క సేవా జీవితాన్ని విస్తరించడానికి ఉపరితలం గట్టిపడుతుంది (దుస్తులు-నిరోధక).

సహాయక సీలింగ్ భాగాలు: ఓ-రింగులు, నిలుపుకునే రింగులు మొదలైనవి, ఎడ్జ్ లీకేజీని నివారించడానికి కిట్ మరియు ప్రధాన గృహాల మధ్య స్టాటిక్ సీలింగ్ కోసం ఉపయోగిస్తారు.

కొన్ని కిట్లలో సంస్థాపనా పొజిషనింగ్ భాగాలు (గైడ్ స్లీవ్లు వంటివి) ఉన్నాయి, ఇది ఖచ్చితమైన అసెంబ్లీని సులభతరం చేస్తుంది.

ప్రధాన విధులు

కందెన లీకేజ్ నివారణ: ఆయిల్ సెపరేటర్‌లో కందెన నూనెను షాఫ్ట్ ఎండ్ గ్యాప్ ద్వారా బయటికి లీక్ చేయకుండా నిరోధించడం (చమురు నష్టం మరియు పర్యావరణ కాలుష్యాన్ని నివారించడం).

యాంటీ-కాలుష్యం: ప్రధాన బేరింగ్ చాంబర్ మరియు రోటర్ మెషింగ్ ప్రాంతంలోకి ప్రవేశించకుండా దుమ్ము మరియు తేమను నిరోధించడం, ఖచ్చితమైన భాగాలను దుస్తులు నుండి కాపాడుతుంది.

పీడన నిర్వహణ: చమురు సెపరేటర్‌లో సాధారణ ఒత్తిడిని నిర్వహించడంలో సహాయపడటం, సరళత ఆయిల్ సర్క్యులేషన్ సిస్టమ్ యొక్క స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

అనుకూలత మరియు లక్షణాలు

అనుకూలమైన నమూనాలు: C55 కిట్ ప్రధానంగా అట్లాస్ కాప్కో స్క్రూ ఎయిర్ కంప్రెషర్ల (కొన్ని GA సిరీస్ మరియు G సిరీస్ వంటివి) యొక్క నిర్దిష్ట మోడళ్లతో అనుకూలంగా ఉంటుంది, మరియు నిర్దిష్ట సరిపోలిక ప్రధాన యూనిట్ మరియు సంస్థాపనా కొలతలు (సాధారణంగా 55 మిమీ, మోడల్ ద్వారా విభిన్నమైన షాఫ్ట్ వ్యాసానికి అనుగుణంగా ఉంటుంది).

మెటీరియల్ లక్షణాలు: చమురు ముద్ర యొక్క రబ్బరు పదార్థం కంప్రెషన్ ఆయిల్ యొక్క రసాయన తుప్పును తట్టుకోవాలి మరియు 80-100 of యొక్క పని ఉష్ణోగ్రతలు. షాఫ్ట్ స్లీవ్ ఎక్కువగా అధిక కార్బన్ స్టీల్ లేదా స్టెయిన్లెస్ స్టీల్‌తో తయారు చేయబడింది, ఇది దుస్తులు నిరోధకత మరియు బలాన్ని నిర్ధారించడానికి.

పున ment స్థాపన మరియు నిర్వహణ చిట్కాలు

పున ment స్థాపన సమయం

స్పష్టమైన చమురు లీకేజీని గమనించినప్పుడు లేదా షాఫ్ట్ చివరలో చుక్కలు వేస్తున్నప్పుడు, దానిని సమయానికి మార్చడం అవసరం (ఆయిల్ ముద్ర యొక్క పెదవి దుస్తులు లేదా వృద్ధాప్యం ప్రధాన కారణం).

కంప్రెసర్ యొక్క ప్రధాన నిర్వహణ సమయంలో (బేరింగ్స్, మెయిన్ రోటర్ను మార్చడం వంటివి), మొత్తం సీలింగ్ భాగాన్ని ఒకే సమయంలో భర్తీ చేయమని సిఫార్సు చేయబడింది (కొత్త మరియు పాత భాగాల మధ్య పేలవమైన అనుకూలతను నివారించడానికి).

సంస్థాపనా జాగ్రత్తలు

సంస్థాపనకు ముందు, షాఫ్ట్ ఉపరితలం మరియు హౌసింగ్ యొక్క సీలింగ్ గాడిని శుభ్రం చేయడం, చమురు మరకలు, తుప్పు మరియు మలినాలను తొలగించడం.

ఆయిల్ సీల్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు, దానిని నొక్కడానికి ప్రత్యేకమైన సాధనాలను ఉపయోగించండి, పెదవి యొక్క వైకల్యం లేదా గోకడం నివారించడం (కందెన ఆయిల్ వైపు పెదవి ఎదురుగా).

షాఫ్ట్ స్లీవ్ ప్రధాన షాఫ్ట్‌తో కేంద్రీకృతతను నిర్ధారించాల్సిన అవసరం ఉంది మరియు ఆపరేషన్ సమయంలో వదులుగా మరియు ధరించడాన్ని నివారించడానికి సరైన జోక్యంలో ఉండాలి.

నిర్వహణ సూచనలు

షాఫ్ట్ చివరలో చమురు లీకేజ్ జాడల కోసం క్రమం తప్పకుండా తనిఖీ చేయండి, ముఖ్యంగా 10,000 గంటల ఆపరేషన్ తర్వాత.

కంప్రెసర్ ఆయిల్ స్పెసిఫికేషన్లకు అనుగుణంగా ఉందని నిర్ధారించుకోండి (నాసిరకం నూనె కారణంగా చమురు ముద్ర యొక్క వేగవంతమైన వృద్ధాప్యాన్ని నివారించడానికి), మరియు షెడ్యూల్ ప్రకారం కందెన నూనెను భర్తీ చేయండి.
