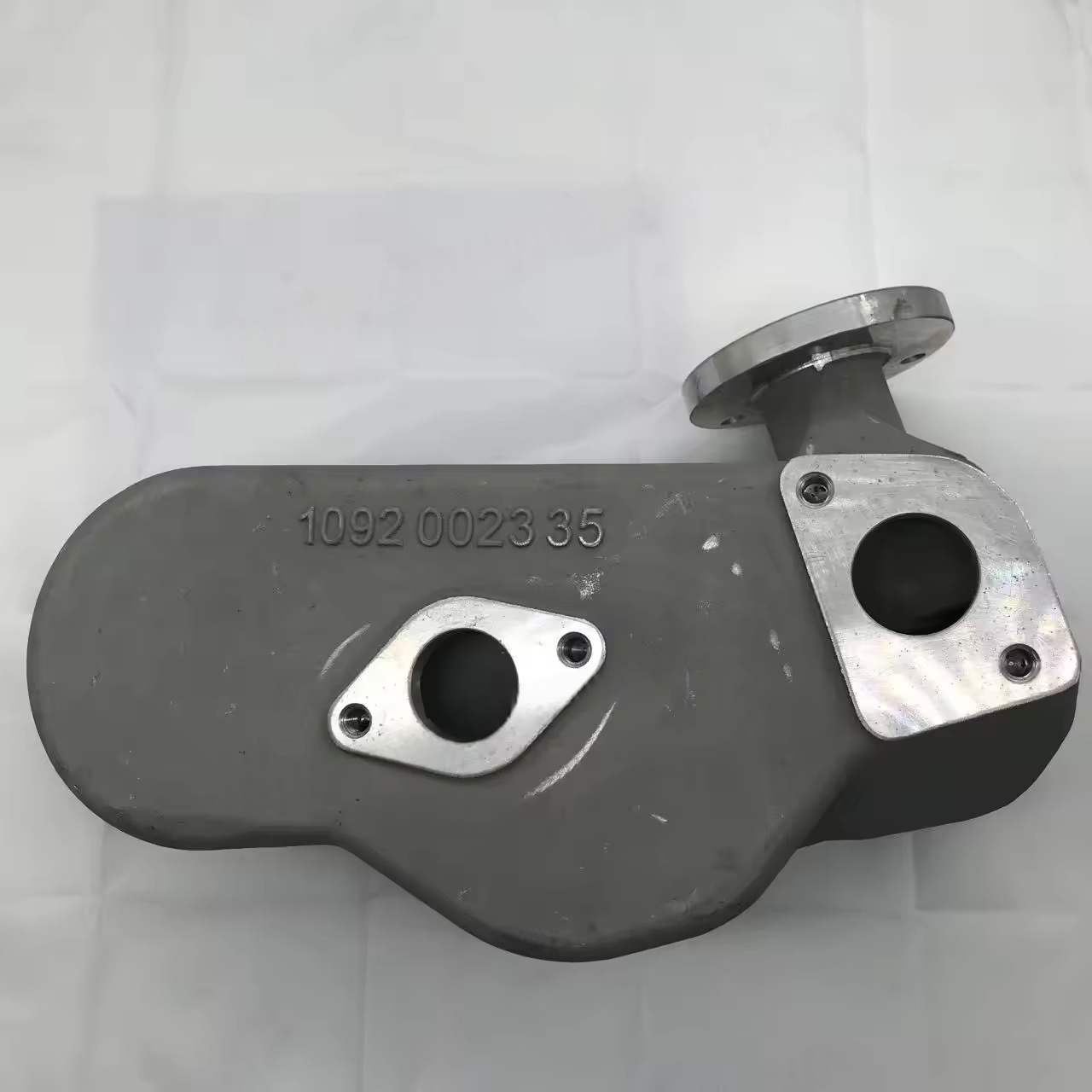

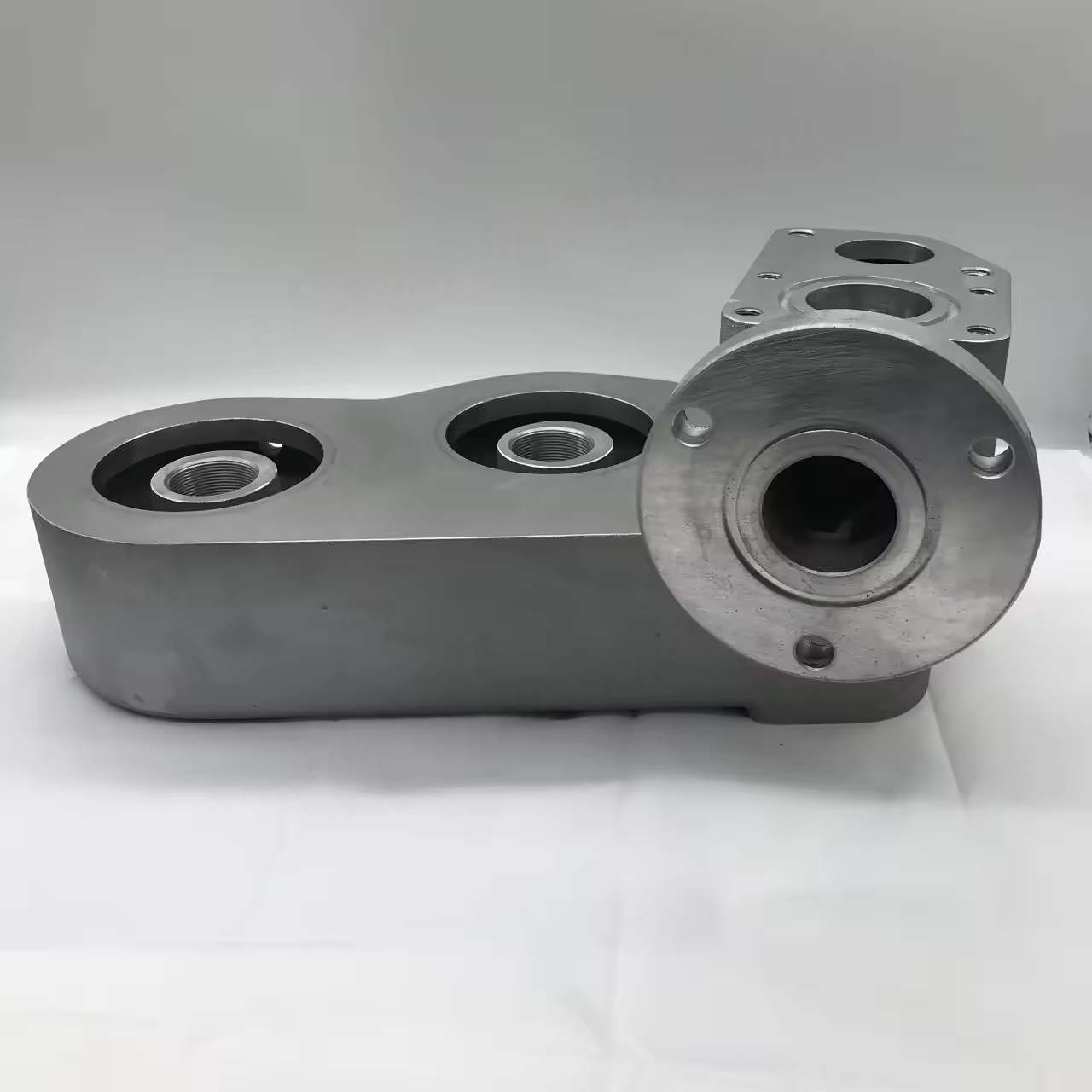

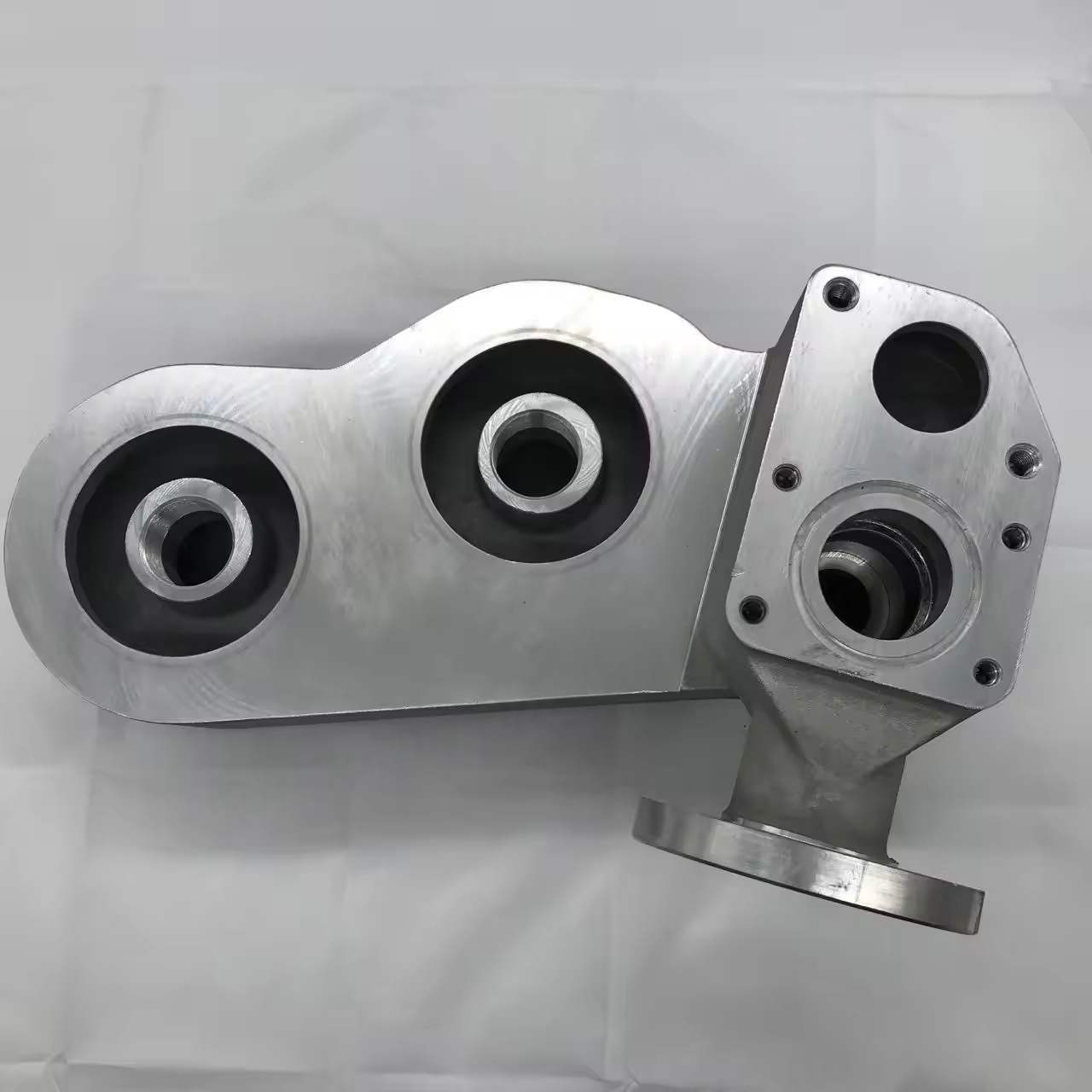

1092002335 అట్లాస్ కాప్కో ఎయిర్ కంప్రెసర్ ఆయిల్ ఫిల్టర్ హౌసింగ్ ఒరిజినల్

I. అట్లాస్ కోప్ట్కో ఎయిర్ కంప్రెసర్ ఆయిల్ ఫిల్టర్ హౌసింగ్ యొక్క ప్రధాన విధులు

స్ట్రక్చరల్ సపోర్ట్: ఫిల్టర్ ఎలిమెంట్ పరిష్కరించబడింది మరియు కందెన నూనెను వడపోత మూలకం ద్వారా మాత్రమే ఫిల్టర్ చేయవచ్చని నిర్ధారించడానికి మూసివున్న వడపోత గదిని ఏర్పాటు చేసింది.

ప్రెజర్ బేరింగ్: కందెన ఆయిల్ సర్క్యులేషన్ సిస్టమ్ (సాధారణంగా 0.4 - 1.0 MPa) యొక్క పని ఒత్తిడిని తట్టుకోగలదు, అధిక చమురు పీడనం కారణంగా షెల్ పగుళ్లు లేకుండా నిరోధిస్తుంది.

చమురు ప్రవాహ మార్గదర్శకత్వం: అంతర్గత ప్రవాహ ఛానల్ రూపకల్పన ద్వారా, చమురు వడపోత మూలకంలోకి సమానంగా ప్రవేశించడానికి, షార్ట్ సర్క్యూట్లు లేదా అసమాన ప్రవాహాన్ని నివారించడానికి మరియు వడపోత సామర్థ్యాన్ని నిర్ధారించడానికి మార్గనిర్దేశం చేస్తుంది.

సీలింగ్ రక్షణ: ఎండ్ కవర్‌తో కలిపి లేదా ఒక ముద్రను ఏర్పరుస్తుంది, వడకట్టని నూనె లీక్ చేయకుండా లేదా ఫిల్టర్ చేసిన నూనె మళ్లీ కలుషితం కాకుండా నిరోధిస్తుంది.

Ii. అట్లాస్ కాప్కో ఎయిర్ కంప్రెసర్ ఆయిల్ ఫిల్టర్ హౌసింగ్ యొక్క పదార్థాలు మరియు తయారీ

సాధారణ పదార్థాలు

ఎక్కువగా వాడండి కాస్ట్ ఇనుము (HT200 వంటివి) లేదా అల్యూమినియం మిశ్రమం: కాస్ట్ ఇనుము అధిక బలం మరియు తక్కువ ఖర్చుతో ఉంటుంది, అధిక-పీడన పరిస్థితులకు అనువైనది; అల్యూమినియం మిశ్రమం తేలికైనది మరియు మంచి వేడి వెదజల్లడం కలిగి ఉంటుంది, ఎక్కువగా చిన్న మరియు మధ్య తరహా కంప్రెసర్లలో ఉపయోగిస్తారు.

కొన్ని హై-ఎండ్ మోడల్స్ ఇంజనీరింగ్ ప్లాస్టిక్‌లను (రీన్ఫోర్స్డ్ నైలాన్) ఉపయోగిస్తాయి: బలమైన తుప్పు నిరోధకత, కానీ తక్కువ-పీడన వ్యవస్థలకు (≤ 0.6 MPa) మాత్రమే వర్తిస్తుంది. తయారీ ప్రక్రియ

కాస్ట్ ఐరన్ హౌసింగ్: ఇది ఇసుక కాస్టింగ్ లేదా ప్రెసిషన్ కాస్టింగ్ ద్వారా తయారు చేయబడింది మరియు సీలింగ్ ఉపరితలం యొక్క ఖచ్చితత్వాన్ని నిర్ధారించడానికి లోపలి గోడ యంత్రంగా ఉంటుంది.

అల్యూమినియం మిశ్రమం హౌసింగ్: ఇది ఎక్కువగా డై కాస్టింగ్ ద్వారా ఏర్పడుతుంది, మరియు తుప్పు నిరోధకతను పెంచడానికి ఉపరితలం యానోడైజింగ్‌తో చికిత్స పొందుతుంది.

కీ భాగాలు (సీలింగ్ ఉపరితలం మరియు థ్రెడ్ ఇంటర్‌ఫేస్‌లు వంటివి) ఫిట్ టాలరెన్స్‌ను (సాధారణంగా IT7-IT9 గ్రేడ్) నిర్ధారించడానికి ఖచ్చితంగా తయారు చేయాల్సిన అవసరం ఉంది.

Iii. అట్లాస్ యొక్క ముఖ్య అంశాలు కోప్కో ఎయిర్ కంప్రెసర్ ఆయిల్ ఫిల్టర్ హౌసింగ్ స్ట్రక్చర్ డిజైన్

ఇన్లెట్ మరియు అవుట్లెట్ ఇంటర్‌ఫేస్‌లు

అవి సాధారణంగా థ్రెడ్ చేయబడిన కనెక్షన్లు (G1/2, G3/4 వంటివి) లేదా ఫ్లాంజ్ కనెక్షన్లు, మరియు ఇంటర్ఫేస్ దిశ యూనిట్ యొక్క పైప్‌లైన్ లేఅవుట్ (రేడియల్ లేదా అక్షసంబంధ) ప్రకారం రూపొందించబడింది, మరియు సీలింగ్ సాధించడానికి జోక్యం ఫిట్ లేదా ఓ-రింగ్ గాడి లోపల అందించబడుతుంది.

ఎలిమెంట్ ఇన్స్టాలేషన్ నిర్మాణాన్ని ఫిల్టర్ చేయండి

వడపోత మూలకం యొక్క ఖచ్చితమైన సంస్థాపన మరియు గృహాల సీలింగ్ ఉపరితలంతో దాని అమరికను నిర్ధారించడానికి అంతర్గత పొజిషనింగ్ పిన్స్ లేదా స్నాప్ ఫాస్టెనర్‌లు ఉపయోగించబడతాయి.

కొన్ని డిజైన్లలో చమురు పీడన షాక్ కింద వదులుకోకుండా నిరోధించడానికి వడపోత మూలకాన్ని కుదించడానికి స్ప్రింగ్స్ లేదా నిలుపుదల కవర్లు ఉన్నాయి.

సమగ్ర బైపాస్ వాల్వ్

చాలా గృహాలు బైపాస్ వాల్వ్ ఇన్స్టాలేషన్ రంధ్రాల కోసం రిజర్వు చేయబడ్డాయి, మరియు స్ప్రింగ్-టైప్ బైపాస్ వాల్వ్ (ఓపెనింగ్ ప్రెజర్ 0.3-0.5 MPa) అంతర్గతంగా వ్యవస్థాపించబడింది, ఫిల్టర్ ఎలిమెంట్ ఇన్లెట్ మరియు అవుట్లెట్‌తో ప్రెజర్ డిఫరెన్స్ సెన్సింగ్ ఛానెల్‌ను ఏర్పరుస్తుంది.

బలం రూపకల్పన

హౌసింగ్ యొక్క గోడ మందం పని పీడనం (సాధారణంగా 3-8 మిమీ) ఆధారంగా లెక్కించబడుతుంది మరియు ఒత్తిడి ఏకాగ్రతను నివారించడానికి మూలల వద్ద గుండ్రని మూలలను ఉపయోగిస్తారు.

అధిక-పీడన నమూనాలు హైడ్రాలిక్ పరీక్ష చేయించుకోవాలి (పని ఒత్తిడి 1.5 రెట్లు, లీకేజ్ లేకుండా 30 నిమిషాలు ఒత్తిడిని కొనసాగిస్తుంది).

Iv. అట్లాస్ కాప్కో ఎయిర్ కంప్రెసర్ ఆయిల్ ఫిల్టర్ హౌసింగ్ యొక్క సాధారణ సమస్యలు మరియు నిర్వహణ

లీకేజ్

కారణాలు: ఉపరితల గీతలు, ఓ-రింగ్ వృద్ధాప్యం, థ్రెడ్ వదులుగా లేదా గృహ వైకల్యాన్ని మూసివేయడం.

చికిత్స: సీలింగ్ మూలకాన్ని మార్చండి, సీలింగ్ ఉపరితలాన్ని తిరిగి ఇవ్వండి, పేర్కొన్న టార్క్ ప్రకారం బిగించండి; హౌసింగ్ వైకల్యంతో ఉంటే, దానిని మొత్తంగా భర్తీ చేయండి.

పగుళ్లు లేదా చీలికలు

కారణాలు: ఓవర్‌ప్రెజర్ ఆపరేషన్ (బైపాస్ వాల్వ్ యొక్క వైఫల్యం వంటివి), పదార్థ లోపాలు, సంస్థాపన సమయంలో అసమాన శక్తి (పైప్‌లైన్‌లోకి బలవంతంగా చిత్తు చేయడం వంటివి).

చికిత్స: వెంటనే యంత్రాన్ని ఆపి గృహనిర్మాణాన్ని భర్తీ చేయండి, ఓవర్‌ప్రెజర్‌కు కారణాన్ని పరిశోధించండి (సిస్టమ్ అడ్డుపడటం, భద్రతా వాల్వ్ వైఫల్యం వంటివి).

అంతర్గత రస్టింగ్

కారణాలు: కందెన పున ment స్థాపన యొక్క దీర్ఘకాలిక లేకపోవడం ఆమ్ల పదార్ధాల ద్వారా తుప్పుకు దారితీస్తుంది, లేదా హౌసింగ్ లోపల రస్ట్ నివారణ చికిత్స చేయబడలేదు.

చికిత్స: తుప్పుపట్టిన ప్రాంతాన్ని శుభ్రం చేయండి, కంప్లైంట్ ప్రామాణిక కందెనతో భర్తీ చేయండి; తీవ్రంగా తుప్పుపట్టినట్లయితే, గృహనిర్మాణాన్ని మార్చండి.
