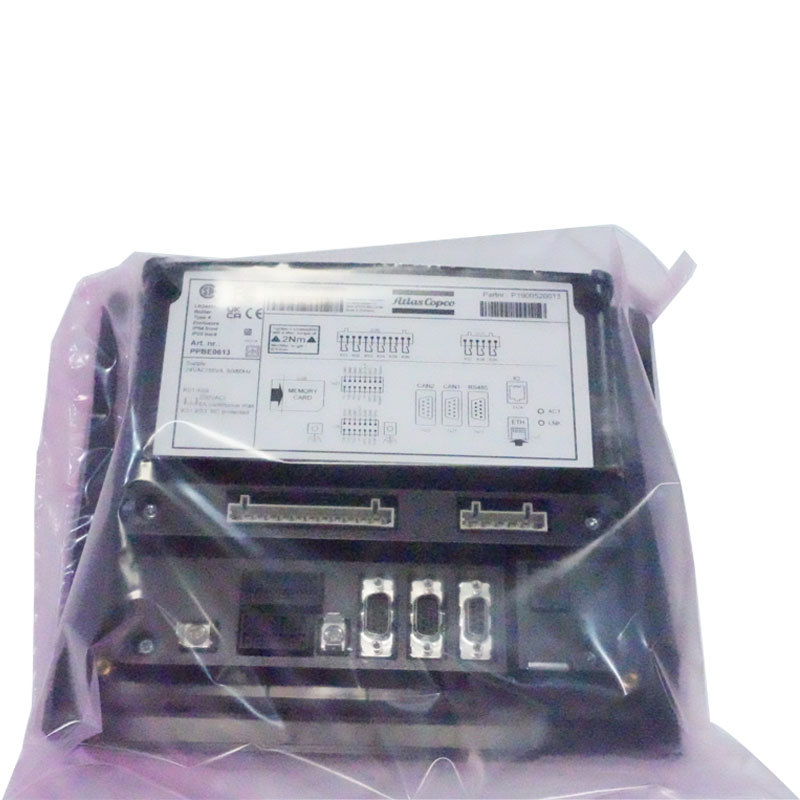

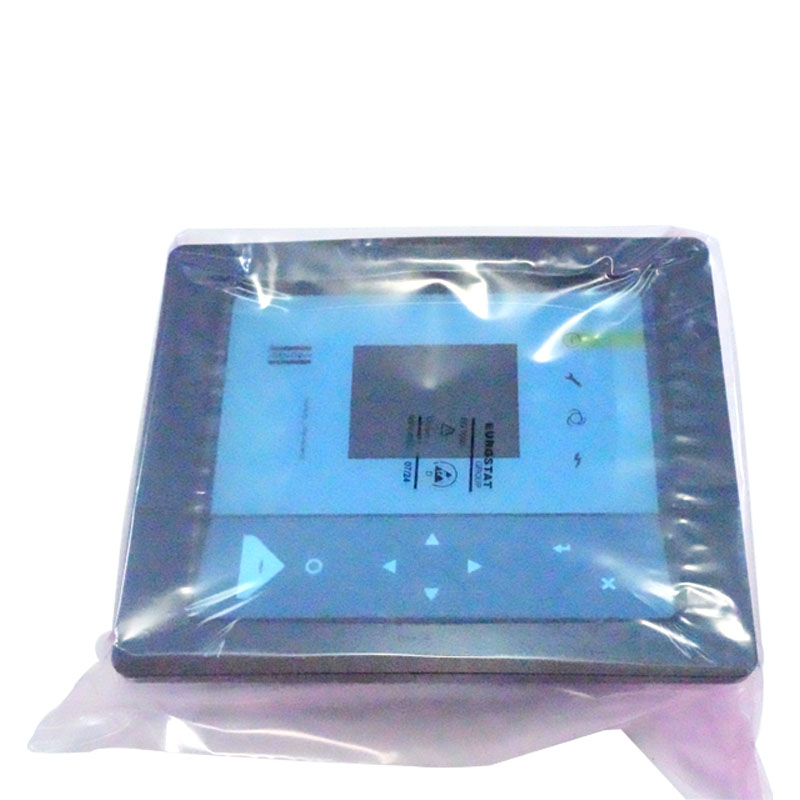

1900520013 అట్లాస్ కాప్కో పార్ట్స్ కంప్రెసర్ కంట్రోలర్

I. పర్యావరణ కోత

దుమ్ము మరియు తేమ కాలుష్యం

ఎయిర్ కంప్రెషర్‌లు ఫ్యాక్టరీ వర్క్‌షాప్‌లు, నిర్మాణ సైట్లు మొదలైన వాటిలో పనిచేస్తాయి. సరిగ్గా రక్షించకపోతే, దుమ్ము, నూనె మరియు తేమ నియంత్రిక యొక్క అంతర్గత భాగాలపై దాడి చేస్తాయి:

సర్క్యూట్ బోర్డ్ యొక్క ఉపరితలంపై ధూళి పేరుకుపోతుంది, దీనివల్ల కాంపోనెంట్ షార్ట్ సర్క్యూట్లు లేదా పేలవమైన ఉష్ణ వెదజల్లడం;

తేమతో కూడిన వాతావరణంలో (సాపేక్ష తేమ

కేస్ స్టడీ: 1-2 సంవత్సరాలు దుమ్ముతో నిండిన వర్క్‌షాప్‌లో పనిచేసే రక్షణాత్మక ఆవరణ లేని కంట్రోలర్, సర్క్యూట్ బోర్డులో పేరుకుపోయిన ధూళి కారణంగా రిలే అంటుకునే మరియు ప్రదర్శన స్క్రీన్ మినుకుమినుకుమనేది.

అధిక ఉష్ణోగ్రత మరియు వైబ్రేషన్ ప్రభావం

నియంత్రిక ప్రధాన యూనిట్ లేదా వేడి వెదజల్లడం భాగాలకు దగ్గరగా ఉన్నప్పుడు మరియు 50 ° C కంటే ఎక్కువ వాతావరణంలో ఉన్నప్పుడు (రేట్ చేసే ఆపరేటింగ్ ఉష్ణోగ్రత కంటే 40 ° C ద్వారా), ఇది కెపాసిటర్లు, చిప్స్ మొదలైనవాటిని వేగవంతం చేస్తుంది మరియు వారి జీవితకాల పెరుగుదలకు (ప్రతి 10 ° C పెరుగుదలకు, ఎలక్ట్రానిక్ భాగాల జీవితకాలం సగానికి తగ్గించవచ్చు);

ఎయిర్ కంప్రెసర్ యొక్క ఆపరేషన్ సమయంలో అధిక-ఫ్రీక్వెన్సీ వైబ్రేషన్ కంట్రోలర్ మరియు డిస్లోడ్జ్డ్ టంకము కీళ్ల లోపల వదులుగా ఉండే వైరింగ్‌కు కారణమవుతుంది, ప్రత్యేకించి గట్టిగా పరిష్కరించబడనప్పుడు, విద్యుత్ సరఫరా పరిచయానికి దారితీస్తుంది మరియు సెన్సార్ సిగ్నల్‌లకు అంతరాయం కలిగిస్తుంది.

Ii. సర్క్యూట్ అసాధారణతలు మరియు విద్యుత్ సమస్యలు

వోల్టేజ్ హెచ్చుతగ్గులు మరియు ఉప్పెన ప్రభావాలు

ఫ్యాక్టరీ పవర్ గ్రిడ్‌లో సంక్లిష్టమైన లోడ్లు ఉన్నాయి (వెల్డింగ్ యంత్రాలు, పెద్ద మోటార్ స్టార్ట్-స్టాప్ వంటివి), ఇవి ఆకస్మిక వోల్టేజ్ సర్జెస్ లేదా తక్షణ హై-వోల్టేజ్ సర్జెస్‌కు సులభంగా కారణమవుతాయి:

తక్కువ వోల్టేజ్ (రేటెడ్ వోల్టేజ్ క్రింద 15%క్రింద) నియంత్రిక CPU, ప్రోగ్రామ్ ఆపరేషన్‌లో రుగ్మత మరియు డేటా నష్టానికి తగినంత విద్యుత్ సరఫరాకు కారణమవుతుంది;

హై-వోల్టేజ్ సర్జెస్ (మెరుపు దాడులు, పవర్ గ్రిడ్ స్విచింగ్ వంటివి) పవర్ మాడ్యూల్ మరియు వోల్టేజ్ స్టెబిలైజింగ్ చిప్ ద్వారా విరిగిపోవచ్చు, నేరుగా సర్క్యూట్ బోర్డును కాల్చేస్తుంది.

స్థిరీకరించిన విద్యుత్ సరఫరా లేదా ఉప్పెన రక్షణ పరికరం లేని దృశ్యాలలో, నియంత్రిక యొక్క వైఫల్యం రేటు 30%కంటే ఎక్కువ పెరుగుతుంది.

షార్ట్ సర్క్యూట్ మరియు ఓవర్లోడ్ లోపాలు

పాత బాహ్య పంక్తులు మరియు తప్పు సెన్సార్ వైరింగ్ (220V విద్యుత్ సరఫరాను 5V సిగ్నల్ టెర్మినల్‌కు కనెక్ట్ చేయడం వంటివి) కంట్రోలర్ యొక్క ఇన్‌పుట్ సర్క్యూట్‌కు షార్ట్ సర్క్యూట్‌కు కారణమవుతాయి, ఫ్యూజులు లేదా కోర్ చిప్‌లను కాల్చడం;

యాక్చుయేటింగ్ ఎలిమెంట్స్ (సోలేనోయిడ్ కవాటాలు, రిలేస్ వంటివి) ఓవర్‌లోడ్ అయినప్పుడు, రివర్స్ ఎలెక్ట్రోమోటివ్ ఫోర్స్ కంట్రోలర్ యొక్క అవుట్పుట్ పోర్ట్ ద్వారా విచ్ఛిన్నం కావచ్చు, దీనివల్ల నియంత్రణ సిగ్నల్ వైఫల్యం వస్తుంది.

Iii. భాగం వృద్ధాప్యం మరియు నాణ్యత లోపాలు

కోర్ భాగాల సహజ వృద్ధాప్యం

3-5 సంవత్సరాల ఉపయోగం తరువాత, కంట్రోలర్‌లో ఎలెక్ట్రోలైటిక్ కెపాసిటర్ (వడపోత మరియు స్థిరీకరణ వోల్టేజ్‌కు బాధ్యత) క్రమంగా ఎండిపోతుంది, దాని సామర్థ్యం తగ్గుతుంది, దీని ఫలితంగా విద్యుత్ సరఫరా అలలు మరియు సిపియు రీసెట్, డిస్ప్లే ఫ్లికరింగ్;

తరచూ సక్రియం చేయబడిన రిలే పరిచయాలు (తరచూ ప్రారంభమైన మరియు ఆగిపోయిన ఎయిర్ కంప్రెషర్‌లు వంటివి) ఆర్క్ బర్న్ కారణంగా పేలవంగా వాహకంగా మారతాయి, "ఆదేశాలు జారీ చేయబడ్డాయి, కాని యాక్చుయేటింగ్ ఎలిమెంట్ నుండి ఎటువంటి చర్యలు లేవు" (లోడ్/అన్‌లోడ్ చేయలేకపోవడం వంటివి).

రూపకల్పన లేదా తయారీ లోపాలు

తక్కువ-ధర నియంత్రికలు నాసిరకం భాగాలను (నకిలీ కెపాసిటర్లు, తక్కువ-స్పెసిఫికేషన్ చిప్స్ వంటివి) ఉపయోగించవచ్చు లేదా అసమంజసమైన సర్క్యూట్ డిజైన్లను కలిగి ఉండవచ్చు (పేలవమైన వేడి వెదజల్లడం లేఅవుట్, తప్పిపోయిన రక్షణ సర్క్యూట్లు వంటివి), ఇవి సాధారణ ఉపయోగంలో కూడా ప్రారంభ వైఫల్యానికి గురవుతాయి;

అనుకూలత సమస్యలు: కొన్ని మూడవ పార్టీ కంట్రోలర్లు ఎయిర్ కంప్రెసర్ సెన్సార్లు మరియు యాక్యుయేటర్లతో బాగా సరిపోలడం లేదు మరియు దీర్ఘకాలిక ఆపరేషన్ తర్వాత సిగ్నల్ విభేదాల కారణంగా ప్రోగ్రామ్ క్రాష్‌లకు కారణం కావచ్చు.

Iv. సరికాని ఉపయోగం మరియు నిర్వహణ

తప్పు పారామితి సెట్టింగులు మరియు కార్యాచరణ లోపాలు

నాన్-ప్రొఫెషనల్స్ యాదృచ్ఛికంగా సవరించే నియంత్రిక పారామితులను (ఓవర్లోడ్ ప్రొటెక్షన్ థ్రెషోల్డ్, పీడన ఎగువ మరియు తక్కువ పరిమితులు వంటివి) నియంత్రిక దాని రక్షణ పనితీరును కోల్పోయేలా చేస్తుంది లేదా తార్కిక సంఘర్షణల కారణంగా అంతర్గత ప్రోగ్రామ్ డిజార్డర్‌ను కూడా ప్రేరేపిస్తుంది;

బలవంతంగా మూసివేయడం (సాధారణ షట్డౌన్ విధానాన్ని అనుసరించడం లేదు) కంట్రోలర్ యొక్క నిల్వ చేసిన డేటా దెబ్బతినడానికి కారణం కావచ్చు, ఇది స్టార్టప్ తర్వాత ప్రోగ్రామ్‌ను లోడ్ చేయలేకపోతుంది.

వైరింగ్ మరియు సెన్సార్ లోపాల వైఫల్యం భాగం నష్టానికి దారితీస్తుంది

సెన్సార్లు (ప్రెజర్ సెన్సార్లు, ఉష్ణోగ్రత ప్రోబ్స్ వంటివి) షార్ట్ సర్క్యూట్ లేదా వయస్సు, నియంత్రికకు ఓవర్‌కరెంట్ ప్రొటెక్షన్ సర్క్యూట్ లేకపోతే, అది సిగ్నల్ సముపార్జన మాడ్యూల్‌ను రివర్స్-బర్న్ చేయవచ్చు;

తప్పు బాహ్య వైరింగ్ (మోటారు వైర్లను కంట్రోలర్ సిగ్నల్ టెర్మినల్స్‌కు అనుసంధానించడం వంటివి) నేరుగా అధిక-వోల్టేజ్ చొరబాటుకు కారణమవుతాయి, బలహీనమైన విద్యుత్ భాగాలను కాల్చివేస్తాయి.

సాధారణ శుభ్రపరచడం మరియు తనిఖీ లేకపోవడం

నియంత్రిక యొక్క ఉపరితలంపై దుమ్ము మరియు చమురు మరకలను శుభ్రం చేయడంలో వైఫల్యం వేడి వెదజల్లడం రంధ్రాలను అడ్డుకుంటుంది, అధిక అంతర్గత ఉష్ణోగ్రతకు కారణమవుతుంది;

వైరింగ్ టెర్మినల్స్ క్రమం తప్పకుండా తనిఖీ చేయకపోతే, వదులుగా ఉన్న వైర్లు స్పార్కింగ్‌కు కారణం కావచ్చు, ఇది టెర్మినల్ బ్లాక్ లేదా సర్క్యూట్ బోర్డ్‌ను దెబ్బతీస్తుంది.
