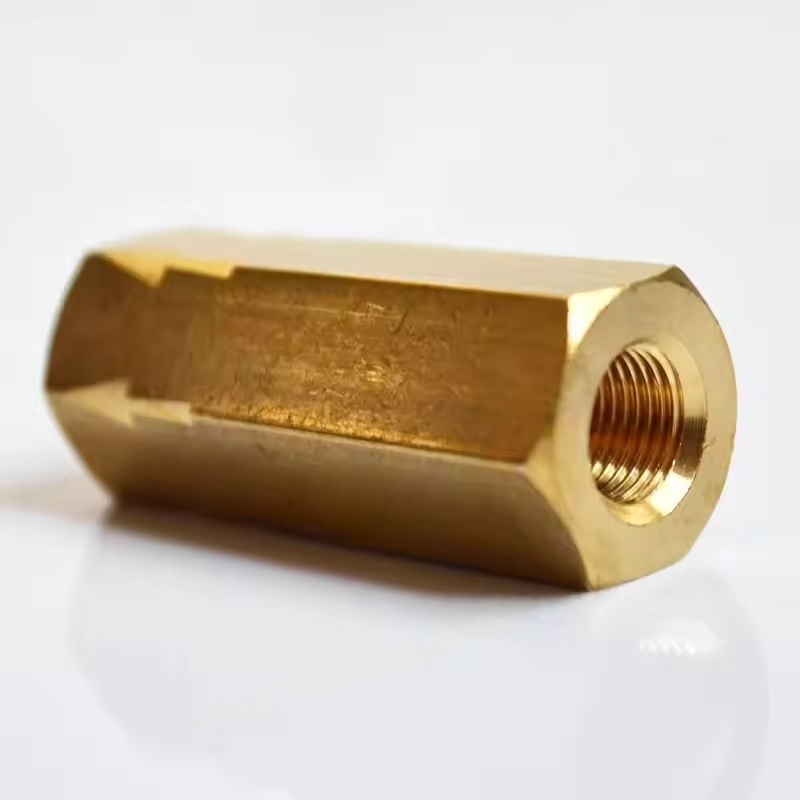

1. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క వాల్వ్ బాడీ
ఫంక్షన్: మొత్తం అసెంబ్లీ యొక్క బయటి షెల్ వలె, ఇది అంతర్గత కోర్ భాగాలను కలిగి ఉంటుంది మరియు పైప్‌లైన్‌లను కలుపుతుంది.
మెటీరియల్: పని ఒత్తిడి మరియు మధ్యస్థ లక్షణాల ఆధారంగా ఎంపిక చేయబడిన, సాధారణ పదార్థాలలో కాస్ట్ ఇనుము (తక్కువ-పీడన పరిస్థితులకు అనువైనది), కాస్ట్ స్టీల్ (మీడియం-హై ప్రెజర్) మరియు స్టెయిన్లెస్ స్టీల్ (ఆహారం మరియు ce షధ పరిశ్రమలు వంటి తినివేయు వాతావరణాలకు) ఉన్నాయి.
నిర్మాణం: సాధారణంగా సూటిగా లేదా కుడి-కోణ రకంలో, మృదువైన వాయు ప్రవాహ మార్గాన్ని నిర్ధారించడానికి ఇది లోపల ద్రవ ఛానెల్‌లను కలిగి ఉంటుంది.
2. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క వాల్వ్ కోర్ (వాల్వ్ డిస్క్)
ఫంక్షన్: వాయు ప్రవాహం యొక్క దిశను నియంత్రిస్తుంది, ఇది వన్-వే ప్రవాహాన్ని మాత్రమే అనుమతిస్తుంది (ఎయిర్ కంప్రెసర్ అవుట్లెట్ నుండి స్టోరేజ్ ట్యాంక్ లేదా దిగువ పైప్‌లైన్‌ల వరకు) మరియు రివర్స్ ప్రవాహాన్ని నివారిస్తుంది.
సాధారణ రకాలు:
లిఫ్ట్ రకం వాల్వ్ కోర్: వాల్వ్ బాడీ అక్షం వెంట పైకి క్రిందికి కదులుతుంది, మంచి సీలింగ్ పనితీరును కలిగి ఉంటుంది, ఇది చిన్న-వ్యాసం కలిగిన పైప్‌లైన్‌లకు అనువైనది.
స్వింగ్ టైప్ వాల్వ్ కోర్: కీలు అక్షం చుట్టూ తిరిగేటప్పుడు తెరుచుకుంటుంది, తక్కువ నిరోధకతను కలిగి ఉంటుంది, అధిక ప్రవాహం, పెద్ద-వ్యాసం గల దృశ్యాలకు అనువైనది.
బాల్ టైప్ వాల్వ్ కోర్: బంతి యొక్క స్వీయ-బరువు లేదా వసంత శక్తి ద్వారా ముద్రలు, సాధారణ నిర్మాణం మరియు శీఘ్ర ప్రతిస్పందనను కలిగి ఉంటాయి.
మెటీరియల్: ఎక్కువగా దుస్తులు-నిరోధక లోహాలతో (ఇత్తడి, సాగే ఇనుము వంటివి) తయారు చేస్తారు, కొన్ని అధిక-ఖచ్చితమైన దృశ్యాలు సీలింగ్ పనితీరును పెంచడానికి ఇంజనీరింగ్ ప్లాస్టిక్‌లను (పాలిటెట్రాఫ్లోరోథైలీన్ వంటివి) ఉపయోగిస్తాయి.
3. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క సీలింగ్ భాగాలు
ఫంక్షన్: వాల్వ్ కోర్ వాల్వ్ సీటుతో సంబంధం కలిగి ఉన్నప్పుడు గాలి చొరబడనితను నిర్ధారిస్తుంది, లీకేజీని నివారిస్తుంది.
సాధారణ పదార్థాలు:
నైట్రిల్ బ్యూటాడిన్ రబ్బరు (ఎన్బిఆర్): మంచి చమురు నిరోధకత, సాధారణ ఎయిర్ కంప్రెసర్ వ్యవస్థలకు అనువైనది.
ఫ్లోరోరబ్బర్ (FKM): అధిక ఉష్ణోగ్రతలు మరియు రసాయన తుప్పుకు నిరోధకతను కలిగి ఉంటుంది, ఇది అధిక-ఉష్ణోగ్రత లేదా ప్రత్యేక మధ్యస్థ పరిసరాలకు అనువైనది.
మెటల్ సీలింగ్ ఉపరితలం: అధిక-పీడన, అధిక-ఉష్ణోగ్రత పరిస్థితులకు అనువైన ఖచ్చితమైన మెషిన్డ్ మెటల్ కాంటాక్ట్ ఉపరితలాల ద్వారా సీలింగ్ సాధిస్తుంది.
4. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క స్ప్రింగ్స్
ఫంక్షన్: ఫార్వర్డ్ వాయు ప్రవాహం లేనప్పుడు వాల్వ్ కోర్ వాల్వ్ సీటుకు కట్టుబడి ఉండటానికి రీబౌండ్ శక్తిని అందించండి, సీలింగ్ సాధించండి.
లక్షణాలు: వసంత స్థితిస్థాపకత సిస్టమ్ పని ఒత్తిడికి సరిపోలడం అవసరం - చాలా స్థితిస్థాపకత గాలి ప్రవాహ నిరోధకతను పెంచుతుంది, చాలా తక్కువ సీలింగ్‌కు దారితీయవచ్చు.
మెటీరియల్: సాధారణంగా తేమ లేదా జిడ్డుగల వాతావరణంలో తుప్పు మరియు వైఫల్యాన్ని నివారించడానికి స్టెయిన్లెస్ స్టీల్‌తో తయారు చేస్తారు.
5. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క వాల్వ్ సీటు
ఫంక్షన్: రివర్స్ వాయు ప్రవాహాన్ని నివారించడానికి కీ కాంటాక్ట్ ఉపరితలం అయిన వాల్వ్ కోర్ తో సీలింగ్ జతని ఏర్పరుస్తుంది.
ఫీచర్స్: వాల్వ్ కోర్ తో సరిపోయేలా నిర్ధారించడానికి ఉపరితలం ఖచ్చితంగా యంత్రంగా (పాలిషింగ్ వంటివి) అవసరం, కొన్ని వాల్వ్ సీట్లను సులభంగా నిర్వహించడానికి భర్తీ చేయవచ్చు.

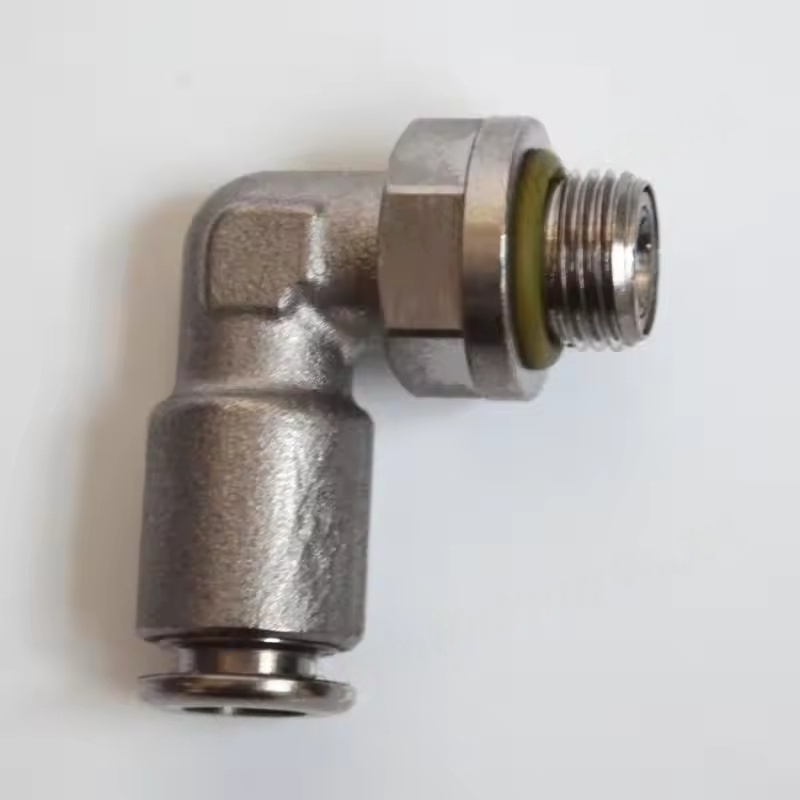

6. ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క కనెక్షన్ ఇంటర్‌ఫేస్‌లు
ఫంక్షన్: ఎయిర్ కంప్రెసర్ ఎగ్జాస్ట్ పోర్ట్‌ను దిగువ పైప్‌లైన్‌లతో (నిల్వ ట్యాంకులు, డ్రైయర్‌లు మొదలైనవి) కలుపుతుంది.
సాధారణ రూపాలు:
థ్రెడ్డ్ ఇంటర్‌ఫేస్‌లు (అంతర్గత థ్రెడ్ / బాహ్య థ్రెడ్): G థ్రెడ్, NPT థ్రెడ్, చిన్న వ్యాసాలకు అనువైనది (≤DN50).
ఫ్లేంజ్ ఇంటర్‌ఫేస్‌లు: పెద్ద-వ్యాసం కలిగిన పైప్‌లైన్‌లకు అనువైనది, సంస్థ కనెక్షన్ మరియు బలమైన సీలింగ్‌ను అందిస్తుంది.
వెల్డింగ్ ఇంటర్‌ఫేస్‌లు: అధిక పీడన, అధిక-వైబ్రేషన్ దృశ్యాలకు అనువైనది, ప్రొఫెషనల్ వెల్డింగ్ సంస్థాపన అవసరం.
ఎయిర్ కంప్రెసర్ యొక్క రిటర్న్ కాని వాల్వ్ అసెంబ్లీ యొక్క కోర్ ఫంక్షన్లు
బ్యాక్‌ఫ్లోను నివారించండి: నిల్వ ట్యాంక్‌లోని సంపీడన గాలిని ఆపివేసినప్పుడు ఎయిర్ కంప్రెసర్ మెయిన్ యూనిట్‌కు తిరిగి ప్రవహించకుండా నిరోధిస్తుంది, ప్రధాన యూనిట్ యొక్క రివర్స్ భ్రమణాన్ని నివారించడం లేదా కందెన నూనెను సిలిండర్‌లోకి నెట్టడం.
వ్యవస్థను రక్షించండి: దిగువ పరికరాల నుండి కండెన్సేట్ నీరు లేదా మలినాలను (డ్రైయర్‌లు, ఫిల్టర్లు వంటివి) తిరిగి ఎయిర్ కంప్రెషర్‌లోకి ప్రవహించకుండా నిరోధిస్తుంది, వైఫల్యం ప్రమాదాన్ని తగ్గిస్తుంది.
సిస్టమ్ ఒత్తిడిని నిర్వహించండి: షట్డౌన్ తర్వాత నిల్వ ట్యాంక్‌లో ఒత్తిడి యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది, ఎయిర్ కంప్రెసర్ యొక్క తరచుగా ప్రారంభాన్ని నివారించవచ్చు.
